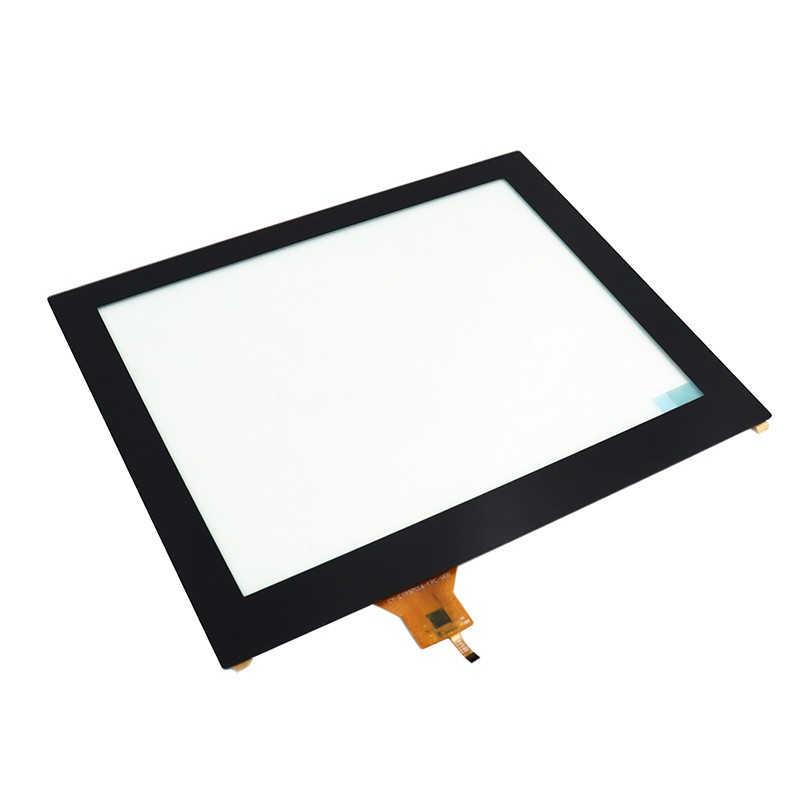

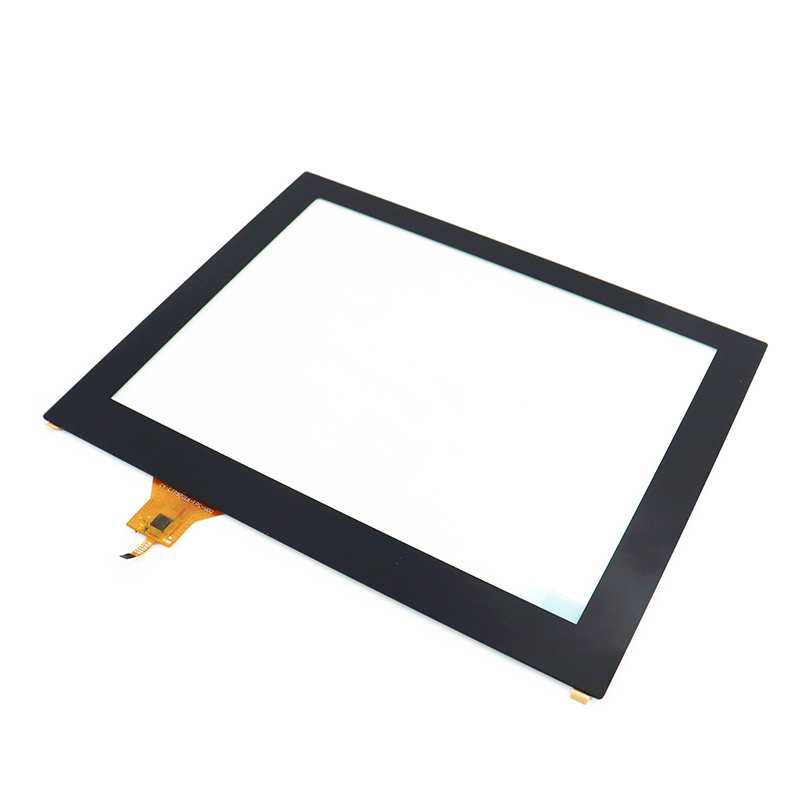

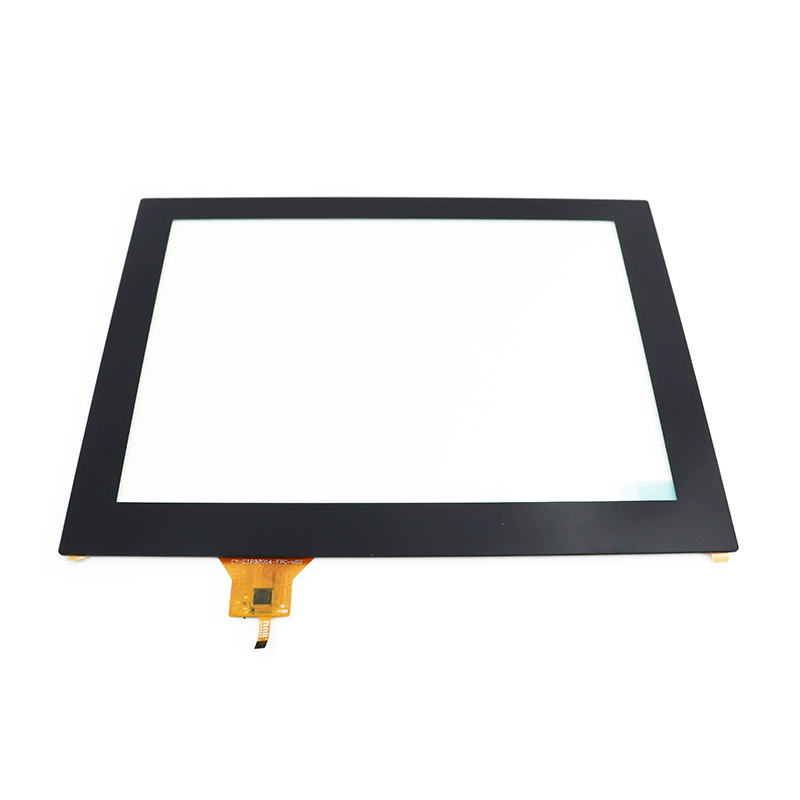

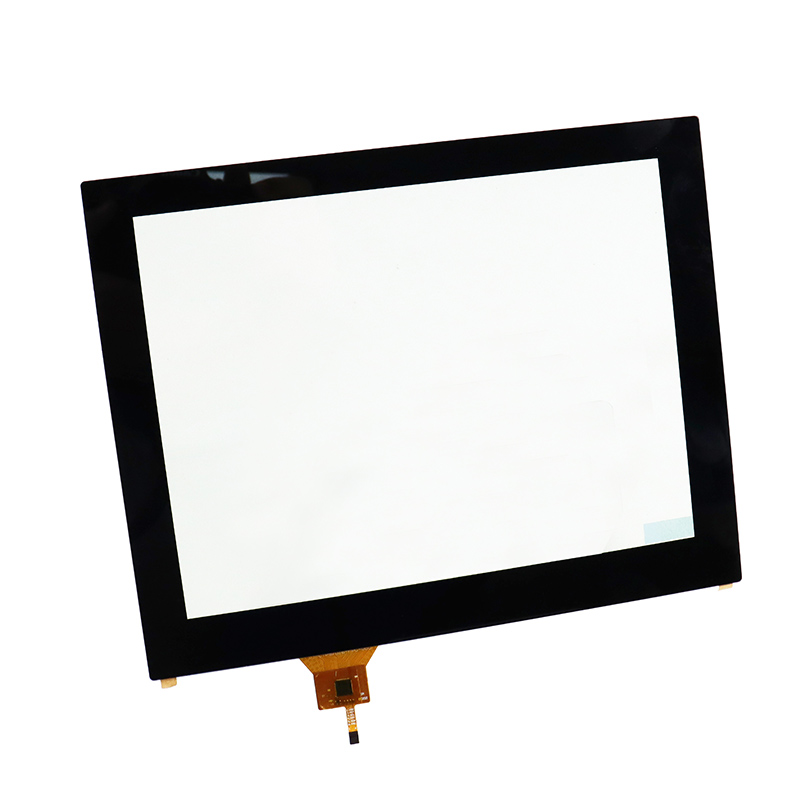

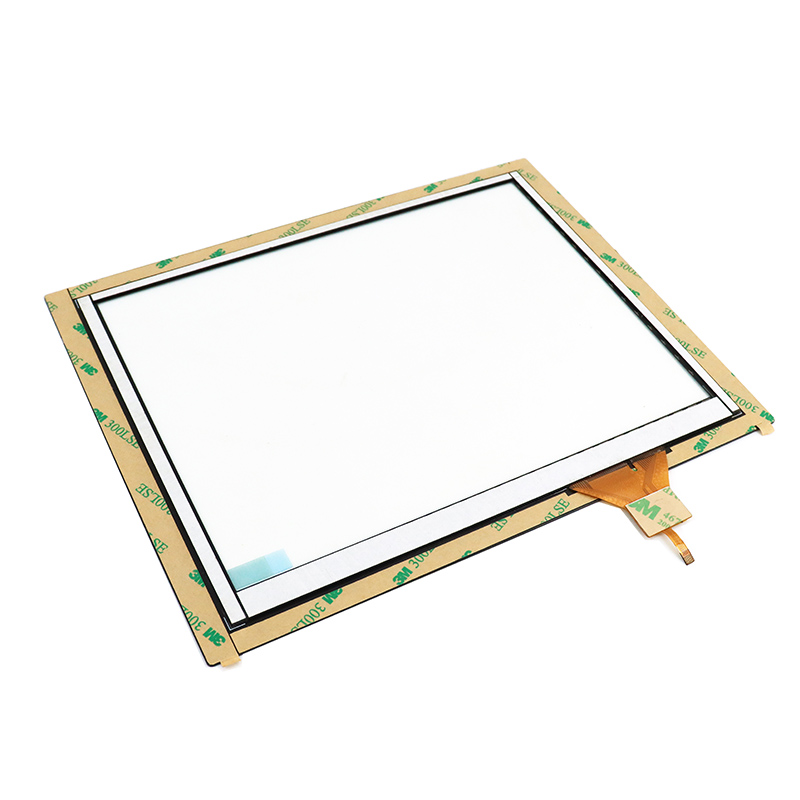

12.5“ 電容式觸摸屏 GT9271
GT9271是一款為汽車行業的客戶開發設計生產的車載電容觸摸屏，尺寸12.5”。比例16：9， G+G結構，配備
CTP01205-B觸控IC芯片。電容式觸摸屏技術是利用人體的電流感應進行工作的。電容式觸摸屏是一塊四層複合
玻璃屏，玻璃屏的內表麵和夾層各塗有一層ITO，Z外層是一薄層矽土玻璃保護層，夾層ITO塗層作為工作麵，四
個角上引出四個電極，內層ITO為屏蔽層以保證良好的工作環境。
電容觸摸屏的優點：
1. 操作新奇。電容式觸摸屏支持多點觸控，操作更加直觀、更具趣味性。
2. 不易誤觸。由於電容式觸摸屏需要感應到人體的電流，隻有人體才能對其進行操作，用其他物體觸碰時並不會
有所相應，所以基本避免了誤觸的可能。
3. 耐用度高。比起電阻式觸摸屏，電容式觸摸屏在防塵、防水、耐磨等方麵有更好的表現。
4. 精確度 99%的準確度。
5. 材質 完全防刮玻璃材質（莫氏硬度7H），不易受尖物刮傷及磨損，不受常見汙染源的影響，如水、火、輻
射、靜電、灰塵或油汙等。兼具護目鏡之護眼功能。
6. 靈敏度 小於兩盎司的施力即可感應，小於3ms的快速回應。
7. 清晰度 三種表麵處理（Polish,Etch,Industrial）可供選擇。SMT控製器的MTBF 大於572,600小時（每MIL
HANDBOOK-217-F1）。
8. 觸摸壽命 任何一點可承受大於5，000萬次的觸摸，一次校正後遊標不飄移。
電容觸摸屏的缺點：
1、極度怕靜電：很容易擊穿電容屏。
2、怕油汙和汗水等導電介質：覆蓋在屏幕上會形成導電層，從而引起屏幕飄移，手洗幹淨，擦幹再用。經常清理屏
幕，冬天洗澡的時候不要帶淋浴房。
3、怕“高”溫：這裏的“高”溫並不是用火去烤，而是達到40度左右的溫度，就有可能引起電容屏飄移，長期處在
這個溫度，電容屏就會出現故障，不要在高溫太陽下長時間使用（建議，如果充電時屏幕溫度高，請少用機子充電）；
4、怕磁場：特別是電磁場，那塊小磁鐵在電容屏上放一會，電容屏就會暫時性失效（也有可能會造成永久性損傷）別
靠近音箱或帶磁性的螺絲批等物品，回到家，不要把順手手機放在音箱上。
5、怕不穩定的電壓：一般當手指接觸到電容屏時，會“吸”走一點點電流，然後屏幕從四個角落均勻送電到拇指
所在的位置，並以此來做定位，所以電容屏在輸電電壓不穩定的情況下，會“飄移”甚至失效……電量低於20%Z好馬
上充電.
注意事項：
1.觸摸屏玻璃麵即為觸摸麵，即產品正麵 。
2.觸摸屏部分為玻璃製品，玻璃邊角較鋒利，裝配時請帶手套/指套作業。
3.觸摸屏部分為玻璃易碎品，裝配時不要對觸摸屏施加大力衝擊。
4.避免直接取引線拿起觸摸屏，避免對引出線部位有拉扯動作。
5.引出線加強板部位不能進行彎折動作。
6.引出線任何部位不允許有對折現象。
7.引出線在裝配時，須水平插入，不可在加強板根部對折插入。
8.取放產品時需單片操作，輕拿輕放，避免產品互相碰撞而劃傷產品表麵。
9.清潔產品表麵時，請用柔軟性布料（鹿皮）蘸石油醚擦拭。
10.不可使用帶腐蝕性的有機溶劑擦拭觸摸屏膜表麵。如工業酒精等。
11.勿堆疊放置觸摸屏，使用托盤。
12. 在裝配設計和邊框設計時，請注意以下事項：
a.固定觸摸屏的邊框的支柱須在觸摸屏的可視區以外。
b.框邊須在觸摸屏的操作區以外，框邊在可視區到操作區間不能有壓力動作。
c.建議固定觸摸屏的材料為塑膠材料，接觸觸摸屏正麵部分墊有軟性材料。
d.不要用帶腐蝕性的膠粘貼在觸摸屏的表麵
